דוכן אורבני

סטודיו טכנולוגי

גן מאיר, תל אביב

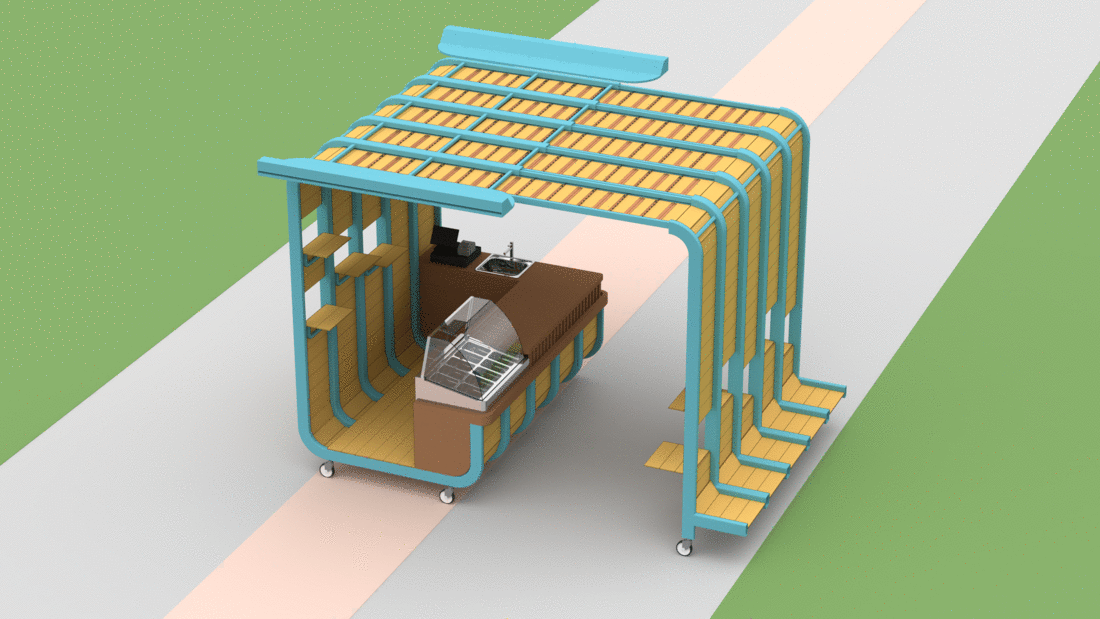

הדוכן האורבני הוא אבטיפוס של דוכן מתקפל ונפתח, כאשר הצבה לינארית של מספר יחידות לאורך שביל קיים, מאפשרת יצירת שוק אוכל עירוני, רציף ומקורה. במצבו הפתוח, הדוכן מאפשר את קיום המסחר בצידו האחד ומציע מקומות ישיבה ואכילה מתקפלים בצידו השני, כאשר התנועה הרציפה לאורך השוק מתבצעת במרכז הדוכן. גם כאשר השוק סגור והדוכן מקופל, הוא אינו נותר נטול פונקציה ומציע ספסל ישיבה הפונה לעבר השביל. הדוכן בנוי מקונסטרוקציית פלדה ומילואה של רצועות טרספה, כאשר מנגנון הקיפול והפתיחה מתבסס על מערכת דינאמית של מסילות ורפפות.

עבודה סופית טכנולוגי ב - נדב ריזנברג - מ
עבודה סופית טכנולוגי ב - נדב ריזנברג - מ

תכנית במצב פתוח

תכנית במצב סגור

עבודה סופית טכנולוגי ב - נדב ריזנברג - מ
עבודה סופית טכנולוגי ב - נדב ריזנברג - מ

חתך א-א - מצב סגור

חתך א-א - מצב פתוח

פרט רפפות - מצב פתוח

פרט רפפות - מצב סגור

עבודה סופית טכנולוגי ב - נדב ריזנברג - מ
עבודה סופית טכנולוגי ב - נדב ריזנברג - מ
עבודה סופית טכנולוגי ב - נדב ריזנברג - מ
עבודה סופית טכנולוגי ב - נדב ריזנברג - מ

פרט רהיט מתקפל - מצב פתוח

פרט רהיט מתקפל - מצב סגור

עבודה סופית טכנולוגי ב - נדב ריזנברג - מ
עבודה סופית טכנולוגי ב - נדב ריזנברג - מ
עבודה סופית טכנולוגי ב - נדב ריזנברג - מ
עבודה סופית טכנולוגי ב - נדב ריזנברג - מ
עבודה סופית טכנולוגי ב - נדב ריזנברג - מ

פרט תריס גלילה - מצב סגור

פרט מסילה

פרט תריס גלילה - מצב פתוח

חתך ב-ב - מצב פתוח

חתך ב-ב - מצב סגור

ריהוט איזומטריה.PNG
עבודה סופית טכנולוגי ב - נדב ריזנברג - מ

רהיט מתקפל - מצב סגור

עבודה סופית טכנולוגי ב - נדב ריזנברג - מ

רהיט מתקפל - מצב פתוח

עבודה סופית טכנולוגי ב - נדב ריזנברג - מ
מודל פיזי פתוח 2.jpg

מודל פיזי 1:10 - מצב פתוח

מודל פיזי פתוח 1.jpg

מודל פיזי 1:10 - מצב פתוח

מודל פיזי מקופל 2.jpg

מודל פיזי 1:10 - מצב סגור

מודל פיזי מקופל 1.jpg

מודל פיזי 1:10 - מצב סגור
